前面我们介绍了《广西顶博发电机组制造:广西顶博发电机组制造I号喷油泵由分泵、油量控制机构、传动机构和泵体四部分》，推荐大家阅读，今天顶博电力为大家介绍I号喷油泵调速器的构造。

  I号喷汽真空泵调节器为自动化机械新线路式调节器，其连接结构如下图如下图所示如下图所示。I号喷汽真空泵调节器最主要由控制下载程序件、飞球、调节拉簧、转动位置和操控位置等组合而成。I号喷汽真空泵调节器的控制下载程序件为享有60°。锥面的控制下载程序盘。在控制下载程序盘的后侧有7个沿径向的半圆型凹形槽。控制下载程序盘压紧在控制下载程序轴套上而各自连接成一体化，最后能够半圆键和紧锁螺母使其和喷汽真空泵的凸轮机构轴相连接。

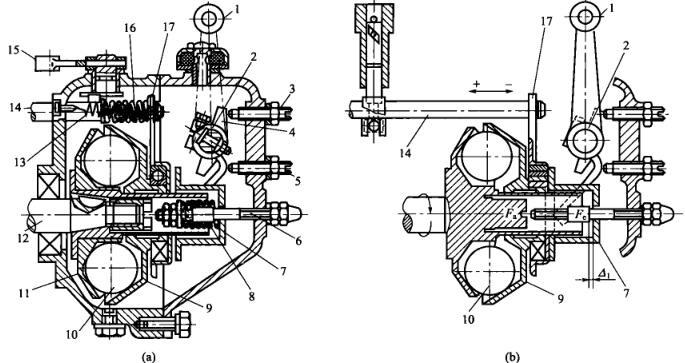

I号喷油泵调速器的构造

1-调速手柄 2-调速弹簧 3-高速限位螺钉 4-调速限位块 5-怠速限位螺钉 6-油量限位螺钉 7-滑套 8-校正弹簧 9-推力盘 10-飞球11-驱动盘 12-凸轮轴 13-启动弹簧14一拉杆 15-停车手柄 16-停车弹簧 17-传动板

  5个口径为25.4mm的飞球放置动力盘的凹罐内，随动力盘同食缩放。飞球另一个说的是侧为与中轴线成45°锥面的拉力盘，拉力盘滑套在动力轴套上。岗位时飞球的离精力力反应在拉力盘上，其轴径分力Fa.将使拉力盘沿轴径滚动。服装在拉力盘.上的滚动轴承型号和齿轮转动板也伴随着手机中国电信。齿轮转动板顶部套在泵油撑杆上，为此泵油撑杆也伴随着手机中国电信，然后变动泵油量。

  在调速器纵轴上套有一根扭簧，即调速弹簧。扭簧两端压在滑套上，滑套端面则紧靠传动板，当传动板向左移动时，需要克服弹簧的压力。转动调速手柄即可改变扭簧的压力，因而改变了调速器起作用的转速。

  在操纵轴上装有调速限位块它随调速手柄一道转动。顺时针转动调速手柄，使调速限位块上端与高速限位螺钉相碰时，调速弹簧的预紧力最大，对应于柴油机最高转速工况(一般即为标定转速)。反时针转动调速手柄，使限位块下端与怠速限位螺钉相碰，调速弹簀的预紧力最小，对应于柴油机的最低转速工况。
