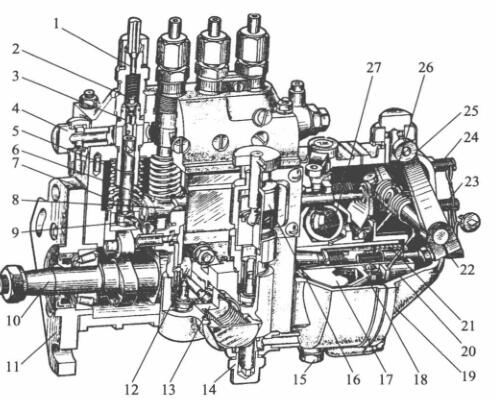

今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

   I号喷油泵的分泵构造图

1-直流高压油管插头插头; 2-皮肤有油阀; 3-皮肤有油高压闸阀; 4,14-进油螺丝; 5-套简; 6-液压泵; 7-液压泵扭簧; 8-油门拉杠;  9-控制臂; 10-凸轮机构轴; 11-放置接盘; 12-输油管线管泵轴力轮; 13-输油管线管泵; 15-放油螺塞; 16-手真空泵;  17-控制盘; 18-从动盘; 19-罩壳; 20-滑套; 21-矫正扭簧; 22-发动机转速更改螺丝; 23-怠速行程开关螺丝; 24-公路行程开关螺丝; 25-变速手柄; 26-变速扭簧; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  压轮体前壳的主要是用途是保持喷油现在展开的时候的明确性，面对多缸汽油机现阶段，还在保持各缸喷油的时候的同样性。起保持影响的部件是压轮下部分到变动垫铁上剖面的极高H。当喷高压油泵轴承轴小齿轮轴与曲轴小齿轮轴相对来说方位千万时，H越大，轴向柱塞泵关机进油孔的的时候越久，喷油现在展开的时候也越久。否则，H越小，喷油现在展开的时候越廷迟。因要据的设计和冲击试验定下适于的压轮体的工作极高H，以保持喷油现在展开的时候的明确性。

1-气缸轴; 2-轴向注塞泵泵斜槽; 3-泵盖; 4-手机定位螺母; 5-回油道; 6-回油孔; 7-脸上油多阀压簧片; 8-脸上油多阀紧座;  9-脸上油多阀; 10-脸上油多阀块; 11-进油孔; 12-进油道; 13-轴向注塞泵泵; 14-轴向注塞泵泵套简;  15一轴向注塞泵泵压簧片; 16-压簧片座; 17-挺柱体:; 18-垫件; 19-压轮

  在多缸机，各分泵的H值应一样。整改垫件在喷液压油泵出产时均已调好，不可以擅自对调。垫件是用耐磨性村料合成相结行热处置以延长光洁度，因为便用中很不容易受到损耗。如长周期便用后受到损耗较多，可换面便用。

  喷液压助力泵泵体分横竖二个分，喷液压助力泵上体应用在使用轴向齿轮泵泵泵泵泵偶件及有油阀偶件，生殖器应用在使用轴承轴、滑轮体和输液压助力泵等。泵体前侧中南部会开检视窗孔，方便检修和调正泵加油量。下部分有检视汽油机油面的检视孔。喷液压助力泵上体有三条油道，与各轴向齿轮泵泵泵泵泵套筒底下的弧形油槽相联。弧形油槽则与轴向齿轮泵泵泵泵泵套筒上的进、回油孔相联。由输液压助力泵供来的低压证书油能够进液压管连金属接头进行油道中。油道中的汽油负担由装在回液压管连金属接头内的回油阀的控制，一的标准保持良好在5～10kPa规模内。油压机机过低，在轴向齿轮泵泵泵泵泵下行速度时，汽油不要快速发展能够进油孔进行轴向齿轮泵泵泵泵泵上半部油腔。当加油量过度而使油压机机提高时，多出的汽油会顶开回油阀流进去汽油细滤器中。
